Номер детали

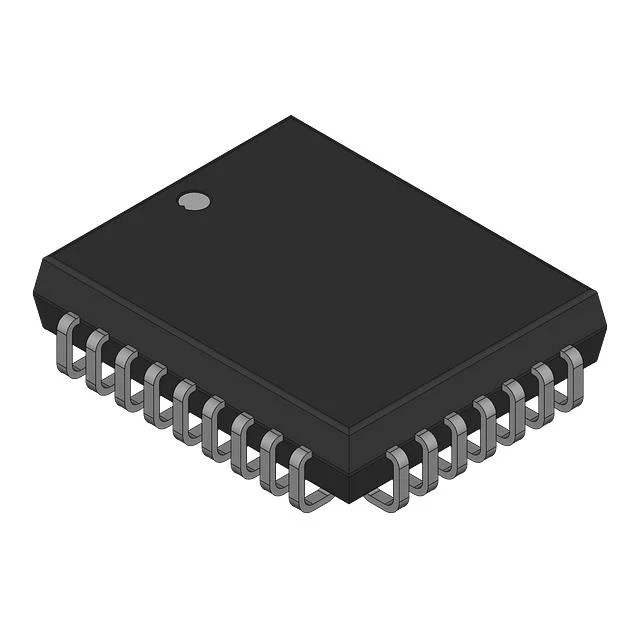

CY7C9915JXI-1

IC FANOUT BUFFER 32PLCC

ПРОИЗВОДИТЕЛЬ
Cypress Semiconductor Corp
Корпус
32-LCC (J-Lead)
Склад
3,297 шт.
Наличие
Текущее количество требует подтверждения.
RFQ включает: Цена Подтверждение наличия Дата производства Срок поставки
Фото товара и поддержка по тестированию доступны по запросу.

Характеристики товара

ПРОИЗВОДИТЕЛЬ Cypress Semiconductor Corp
КАТЕГОРИЯ ТОВАРА Генераторы тактовых сигналов, ФАПЧ и синтезаторы частоты
Differential - Input:Output No/No
Divider/Multiplier Yes/Yes
Frequency - Max 150MHz
Input LVCMOS, LVTTL
Mounting Type Surface Mount
Number of Circuits 1
Operating Temperature -40°C ~ 85°C
Output LVTTL
Package Bulk
PLL Yes
Product status Obsolete
Ratio - Input:Output 1:8
Series RoboClock™
Supplier Device Package 32-PLCC (11.43x13.97)
Type Fanout Buffer (Distribution), Zero Delay Buffer
Voltage - Supply 2.97V ~ 3.63V
Техническая документация Открыть техническую документацию PDF
Информация для закупки

Сводка по закупке

Основная информация о поставке и закупке для CY7C9915JXI-1.

Проверить цену и наличие
Номер детали CY7C9915JXI-1
Наличие Указано в наличии: 3,297 шт. Текущее количество требует подтверждения.
Упаковка и состояние Доступно подтверждение упаковки Упаковка производителя, этикетка и состояние упаковки могут быть проверены по запросу.
Дата производства и партия Доступна проверка Дата производства, партия и данные этикетки могут быть проверены по запросу.
Поддержка инспекции Поддержка инспекции и тестирования Можно организовать визуальную проверку, рентген или дополнительное тестирование.
Поддержка закупок Объемные и дефицитные закупки Поддерживаются требования OEM, EMS, поиск дефицитных компонентов и долгосрочные поставки.
ВОЗМОЖНОСТИ ПО ЗАКУПКАМ

Почему выбирают Antrex Electronics?

Независимая дистрибьюторская поддержка для проверенных закупок, инспекции и международных требований к поставкам.

Поддержка независимого дистрибьютора

Поиск дефицитных, снятых с производства и труднодоступных компонентов для производственных и закупочных задач.

Проверка прослеживаемости

До подтверждения заказа можно проверить этикетку, партию, дату производства и доступную документацию по цепочке поставок.

Инспекция и тестирование

При необходимости можно организовать визуальную проверку, рентген и тестирование третьей стороной.

Глобальная поддержка закупок

Поддержка международных закупок для OEM, EMS и дистрибьюторов — от отдельных компонентов до BOM-проектов.

Качество и закупки

Сертификация и поддержка проверки

Контроль качества, проверка прослеживаемости и инспекционная поддержка для закупок электронных компонентов.

ISO 9001 SGS
ISO 9001 Управление качеством
ESD Control
ESD Control Обращение с компонентами
ERAI Membership
ERAI Отраслевая поддержка закупок
Component Traceability
Traceability Проверка маркировки, партии и документации
Поддержка тестирования
Поддержка тестирования Рентген и тестирование третьей стороной

Подробное описание CY7C9915JXI-1

Product Overview

The Cypress Semiconductor Corp CY7C9915JXI-1 is a surface-mount clock distribution device packaged in a 32-LCC (J-Lead) case. It functions as a fanout buffer and zero delay buffer with an integrated PLL, accepting LVCMOS or LVTTL inputs and providing LVTTL outputs. The device supports a maximum frequency of 150 MHz and a 1:8 input-to-output ratio, with divider and multiplier capability. Supply voltage operation is specified from 2.97 V to 3.63 V, and the operating temperature range is -40°C to 85°C.

Key Features

  • Type: Fanout Buffer (Distribution), Zero Delay Buffer.
  • Integrated PLL with divider and multiplier capability.
  • Input logic family: LVCMOS, LVTTL; output logic family: LVTTL.
  • 1:8 input-to-output ratio with one circuit and non-differential input/output configuration.
  • Maximum operating frequency of 150 MHz.
  • 2.97 V to 3.63 V supply voltage range and -40°C to 85°C operating temperature range.
  • Surface-mount 32-LCC (J-Lead) package with 32-PLCC (11.43x13.97) case dimensions.

Applications

  • Distribution of one clock signal to multiple LVTTL loads on a printed circuit board.
  • Phase alignment of a clock path when a zero-delay buffering function is required.
  • Frequency synthesis or conditioning using the internal PLL divider and multiplier functions.
  • Buffering of LVCMOS or LVTTL logic-level clock inputs for downstream LVTTL timing circuits.

Design & Procurement Notes

Design considerations include the non-differential LVCMOS/LVTTL input and LVTTL output compatibility, the 1:8 fanout ratio, and the 150 MHz maximum frequency. The 2.97 V to 3.63 V supply range should be checked against board power rails, while the -40°C to 85°C operating range defines the environmental envelope. The non-differential input/output configuration affects trace pairing and termination decisions. The 32-LCC (J-Lead) surface-mount package requires footprint and land pattern compatibility, with 32-PLCC (11.43x13.97) case dimensions providing the physical reference for layout.
