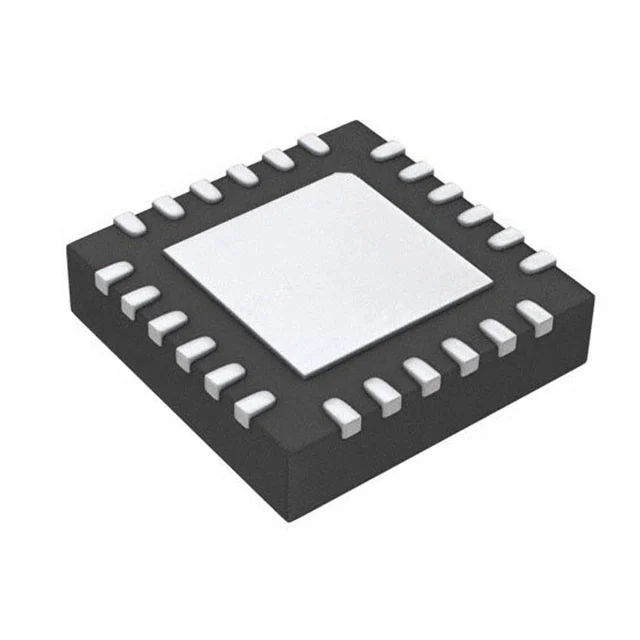

SI52142-A01AGMR
IC CLK GENERATOR 200MHZ 24QFN
- ПРОИЗВОДИТЕЛЬ
- Skyworks Solutions Inc.
- КАТЕГОРИЯ ТОВАРА
- Специализированные ИС тактирования и синхронизации
- Корпус
- 24-WFQFN Exposed Pad
- Склад
- 8,853 шт.
- Наличие
- Текущее количество требует подтверждения.
Характеристики товара
| ПРОИЗВОДИТЕЛЬ | Skyworks Solutions Inc. |
|---|---|
| КАТЕГОРИЯ ТОВАРА | Специализированные ИС тактирования и синхронизации |
| Differential - Input:Output | No/Yes |
| Frequency - Max | 200MHz |
| Input | Clock, Crystal |
| Main Purpose | PCI Express (PCIe) |
| Mounting Type | Surface Mount |
| Number of Circuits | 1 |
| Operating Temperature | -40°C ~ 85°C |
| Output | HCSL |
| Package | Tape & Reel (TR),Cut Tape (CT) |
| PLL | Yes |
| Product status | Active |
| Ratio - Input:Output | 1:3 |
| Supplier Device Package | 24-QFN (4x4) |
| Voltage - Supply | 3.135V ~ 3.465V |
| Техническая документация | Открыть техническую документацию PDF |
Сводка по закупке
Основная информация о поставке и закупке для SI52142-A01AGMR.
Почему выбирают Antrex Electronics?
Независимая дистрибьюторская поддержка для проверенных закупок, инспекции и международных требований к поставкам.
Поддержка независимого дистрибьютора
Поиск дефицитных, снятых с производства и труднодоступных компонентов для производственных и закупочных задач.
Проверка прослеживаемости
До подтверждения заказа можно проверить этикетку, партию, дату производства и доступную документацию по цепочке поставок.
Инспекция и тестирование
При необходимости можно организовать визуальную проверку, рентген и тестирование третьей стороной.
Глобальная поддержка закупок
Поддержка международных закупок для OEM, EMS и дистрибьюторов — от отдельных компонентов до BOM-проектов.
Сертификация и поддержка проверки
Контроль качества, проверка прослеживаемости и инспекционная поддержка для закупок электронных компонентов.
Подробное описание SI52142-A01AGMR
Product Overview
The SI52142-A01AGMR from Skyworks Solutions Inc. is an active application-specific clock/timing integrated circuit intended for PCI Express (PCIe) use. It is a single-circuit device with a maximum output frequency of 200 MHz, a 1:3 input-to-output ratio, and HCSL differential output. The input can be a clock or crystal source, while the differential input/output configuration is No/Yes. The device operates from a 3.135 V to 3.465 V supply and is specified for an operating temperature range of -40°C to 85°C. It is supplied in a surface-mount 24-WFQFN exposed-pad package, with a supplier device package of 24-QFN (4x4).
Key Features
- PCI Express (PCIe) main purpose with integrated PLL and a maximum frequency of 200 MHz.
- Single circuit output, HCSL differential output, and 1:3 input-to-output ratio.
- Accepts clock or crystal input with differential input/output No/Yes.
- Supply voltage range of 3.135 V to 3.465 V and operating temperature range of -40°C to 85°C.
- Surface-mount 24-WFQFN exposed-pad package, supplier device package 24-QFN (4x4), lifecycle status Active.
Applications
- PCIe reference clock generation in a board that uses a 200 MHz HCSL timing output.
- Clock generation from a crystal or clock input for PCIe-oriented timing paths.
- Single-output differential clock delivery where the circuit requires a No/Yes input/output differential configuration and 1:3 ratio.
Design & Procurement Notes
Verify that the PCIe-oriented clock function, 200 MHz maximum output, HCSL differential output, 1:3 input-to-output ratio, and clock or crystal input fit the timing architecture. Confirm the 3.135 V to 3.465 V supply and -40°C to 85°C operating range against the board environment. The 24-WFQFN exposed-pad package and 24-QFN (4x4) supplier package should be matched to the PCB layout and assembly process. The Active status can be used as a current lifecycle indication.
