CAT6243-ADJMT5T3
IC REG LINEAR POS ADJ 1A 6WDFN
- ПРОИЗВОДИТЕЛЬ
- Fairchild Semiconductor
- КАТЕГОРИЯ ТОВАРА
- Регуляторы и контроллеры напряжения
- Корпус

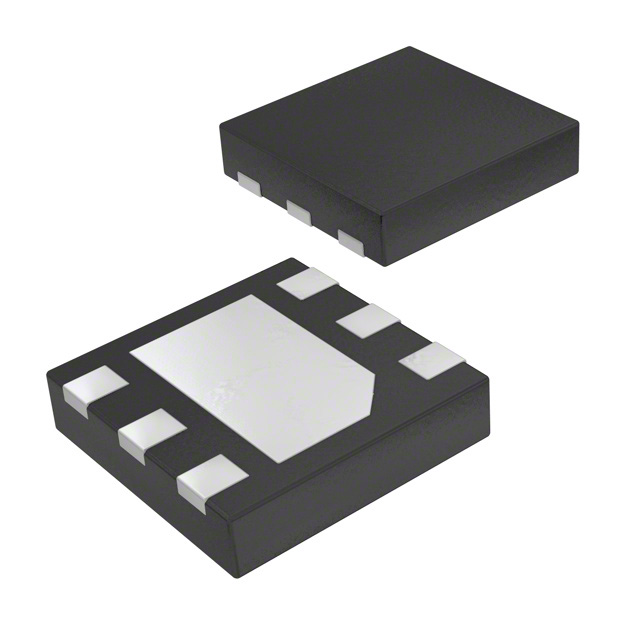

- 6-WDFN Exposed Pad
- Склад
- 763,044 шт.
- Наличие
- Текущее количество требует подтверждения.
Характеристики товара
| ПРОИЗВОДИТЕЛЬ | Fairchild Semiconductor |
|---|---|
| КАТЕГОРИЯ ТОВАРА | Регуляторы и контроллеры напряжения |
| Control Features | Enable |
| Current - Output | 1A |
| Current - Quiescent (Iq) | 100 µA |
| Current - Supply (Max) | 250 µA |
| Min Qty | 463 |
| Mounting Type | Surface Mount |
| Number of Regulators | 1 |
| Operating Temperature | -40°C ~ 85°C |
| Output Configuration | Positive |
| Output Type | Adjustable |
| Package | Bulk |
| Product status | Active |
| Protection Features | Over Current, Over Temperature, Under Voltage Lockout (UVLO) |
| PSRR | 54dB ~ 42dB (1kHz ~ 20kHz) |
| Supplier Device Package | 6-WDFN (3x3) |
| Voltage - Input (Max) | 5V |
| Voltage - Output (Max) | 5V |
| Voltage - Output (Min/Fixed) | 0.8V |
| Voltage Dropout (Max) | 0.275V @ 1A |
| Техническая документация | Открыть техническую документацию PDF |
Сводка по закупке
Основная информация о поставке и закупке для CAT6243-ADJMT5T3.
Почему выбирают Antrex Electronics?
Независимая дистрибьюторская поддержка для проверенных закупок, инспекции и международных требований к поставкам.
Поддержка независимого дистрибьютора
Поиск дефицитных, снятых с производства и труднодоступных компонентов для производственных и закупочных задач.
Проверка прослеживаемости
До подтверждения заказа можно проверить этикетку, партию, дату производства и доступную документацию по цепочке поставок.
Инспекция и тестирование
При необходимости можно организовать визуальную проверку, рентген и тестирование третьей стороной.
Глобальная поддержка закупок
Поддержка международных закупок для OEM, EMS и дистрибьюторов — от отдельных компонентов до BOM-проектов.
Сертификация и поддержка проверки
Контроль качества, проверка прослеживаемости и инспекционная поддержка для закупок электронных компонентов.
Подробное описание CAT6243-ADJMT5T3
Product Overview
The CAT6243-ADJMT5T3 from Fairchild Semiconductor is a surface-mount linear low-dropout voltage regulator intended for positive, adjustable output applications. It provides one regulated output from an input maximum of 5 V, with an output adjustment range listed from 0.8 V to 5 V and output current capability of 1 A. The device includes an enable control and protection functions covering overcurrent, overtemperature, and undervoltage lockout. Its specified dropout voltage is 0.275 V at 1 A, and it is supplied in a 6-WDFN exposed-pad package.
Key Features
- Positive adjustable linear regulator with one output and 1 A output current capability.
- Input voltage maximum of 5 V with output adjustment range of 0.8 V to 5 V.
- Maximum dropout voltage of 0.275 V at 1 A for low-headroom regulation.
- Quiescent current of 100 µA and maximum supply current of 250 µA.
- PSRR of 54 dB to 42 dB across 1 kHz to 20 kHz.
- Enable control with overcurrent, overtemperature, and undervoltage lockout protection.
- Surface-mount 6-WDFN exposed-pad package, supplier device package 6-WDFN (3x3).
- Operating temperature range -40°C to 85°C.
Applications
- Adjustable local positive supply for embedded board circuitry operating from an input within the specified 5 V maximum.
- Post-regulation stage for producing a lower adjustable rail from a 5 V input, subject to dropout and output current conditions.
- Enable-controlled voltage rail for test fixtures or equipment requiring a single adjustable positive output.
- Analog or mixed-signal circuits requiring an adjustable low-dropout supply with specified PSRR and integrated protection.
Design & Procurement Notes
When selecting this part, confirm that the maximum input voltage, output adjustment range, and 1 A output current fit the target rail. The 0.275 V dropout at 1 A should be considered when the input-to-output differential is small, and the 100 µA quiescent current and 250 µA maximum supply current may be relevant in low-current systems. PSRR is specified as a range over 1 kHz to 20 kHz, so application frequency conditions should be reviewed. The 6-WDFN exposed-pad surface-mount package requires appropriate PCB mounting and layout. The supplied ProductStatus is Obsolete, so lifecycle and procurement status should be evaluated.
