R7FA6T3BB3CNH#BA0
MCU:RA
- 제품 카테고리
- 마이크로 컨트롤러 - MCU
- 패키지
- 32-WFQFN Exposed Pad
- 재고
- 3,920 개
- 공급 가능 여부
- 현재 수량은 확인이 필요합니다.
제품 특성
| 제조사 | Renesas Electronics Corporation |
|---|---|
| 제품 카테고리 | 마이크로 컨트롤러 - MCU |
| Connectivity | CANbus, EBI/EMI, I2C, I3C, IrDA, MMC/SD, SCI, SPI, UART/USART |
| Core Processor | ARM® Cortex®-M33 |
| Core Size | 32-Bit |
| Data Converters | A/D 5x12b SAR; D/A 1x12b |
| EEPROM Size | 4K x 8 |
| Mounting Type | Surface Mount |
| Number of I/O | 16 |
| Operating Temperature | -40°C ~ 105°C (TA) |
| Oscillator Type | Internal |
| Package | Tray |
| Peripherals | DMA, LVD, POR, PWM, WDT |
| Product status | Active |
| Program Memory Size | 256KB (256K x 8) |
| Program Memory Type | Flash |
| RAM Size | 40K x 8 |
| Series | RA6T3 |
| Speed | 200MHz |
| Supplier Device Package | 32-HWQFN (5x5) |
| Voltage - Supply (Vcc/Vdd) | 2.7V ~ 3.6V |
| 데이터시트 | 데이터시트 PDF 보기 |
조달 개요
R7FA6T3BB3CNH#BA0의 주요 공급 및 구매 정보입니다.
왜 Antrex Electronics인가요?
검증된 소싱, 검사 및 글로벌 조달 요구에 대해 독립 유통 지원을 제공합니다.
독립 유통 지원
생산 및 조달 요구에 맞춰 수급난, 단종 및 구하기 어려운 전자부품 소싱을 지원합니다.
추적성 검토
주문 확정 전에 라벨, Lot, Date Code 및 제공 가능한 공급망 문서를 검토할 수 있습니다.
검사 및 테스트
필요 시 외관 검사, X-ray 및 제3자 테스트 지원을 진행할 수 있습니다.
글로벌 조달 지원
OEM, EMS 및 유통업체의 국제 조달 요구를 지원하며 단일 부품부터 BOM 프로젝트까지 대응합니다.
인증 및 검증 지원
전자부품 조달을 위한 품질 관리, 추적성 검토 및 검사 지원을 제공합니다.
R7FA6T3BB3CNH#BA0 상세 설명
Product Overview
The R7FA6T3BB3CNH#BA0 from Renesas Electronics Corporation is a 32-bit RA6T3 microcontroller built around an ARM Cortex-M33 core operating at 200 MHz. The device includes 256 KB of FLASH program memory, 40 KB of RAM, and 4 KB of EEPROM. It uses a 32-HWQFN (5x5) surface-mount package with an exposed pad and operates from a 2.7 V to 3.6 V supply range. On-chip resources include 16 I/O pins, a 12-bit SAR ADC with five channels, a 12-bit DAC, DMA, PWM, watchdog timer, power-on reset, and low-voltage detection. Communication options include CANbus, EBI/EMI, I2C, I3C, IrDA, MMC/SD, SCI, SPI, and UART/USART interfaces, with an internal oscillator.
Key Features
- ARM Cortex-M33 32-bit core operating at 200 MHz.
- 256 KB FLASH program memory, 40 KB RAM, and 4 KB EEPROM.
- Five 12-bit SAR ADC channels and one 12-bit DAC channel.
- 16 I/O pins with CANbus, I2C, I3C, IrDA, MMC/SD, SCI, SPI, UART/USART, and EBI/EMI connectivity.
- DMA, PWM, watchdog timer, power-on reset, and low-voltage detection.

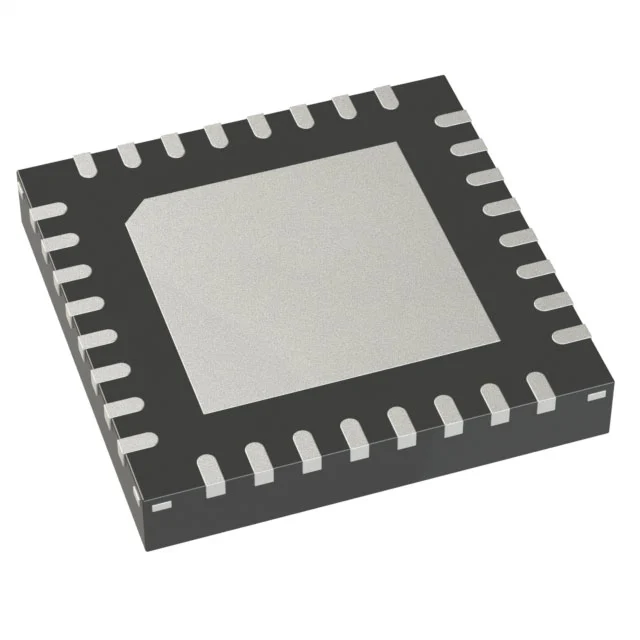

- 32-HWQFN (5x5) surface-mount package with exposed pad, operating temperature range of -40°C to 105°C (TA).
Applications
- Motor-control firmware using PWM outputs and ADC feedback.
- Data-acquisition nodes using 12-bit SAR ADC channels and serial communication interfaces.
- Controller modules that exchange messages over CANbus.
- Storage or memory-expansion designs using MMC/SD and EBI/EMI interfaces.
- Optical serial communication links using the IrDA interface.
Design & Procurement Notes
Designers should verify the 2.7 V to 3.6 V supply requirement and the 16 I/O count against the planned board functions. The 32-HWQFN (5x5) exposed-pad package requires a matching land pattern and attention to exposed-pad soldering. The internal oscillator is present, and system timing should be validated against the 200 MHz core and selected peripheral operation. Memory allocation should account for 256 KB FLASH, 40 KB RAM, and 4 KB EEPROM. Peripheral selection should consider the CANbus, I2C, I3C, IrDA, MMC/SD, SCI, SPI, UART/USART, EBI/EMI, DMA, PWM, watchdog, power-on reset, and low-voltage detection resources. The -40°C to 105°C (TA) operating range should be used as a thermal design boundary.
