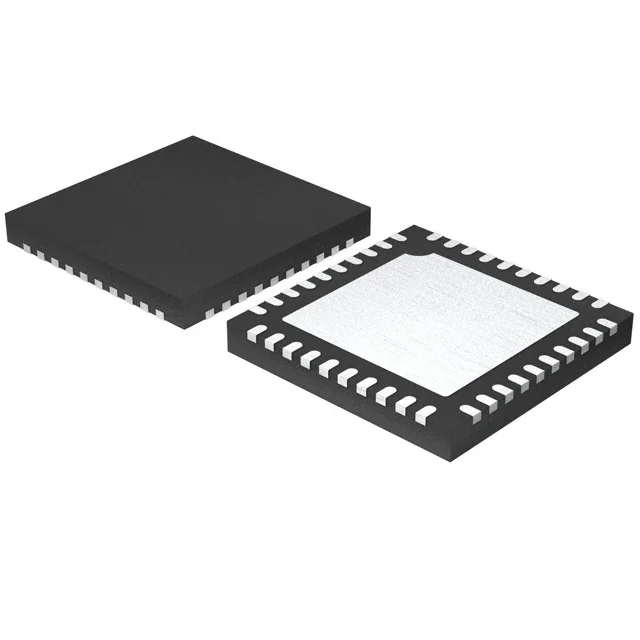

CY8C4146LQS-S433T
PSOC4 - GENERAL
- 제품 카테고리
- 마이크로 컨트롤러 - MCU
- 패키지
- 40-UFQFN Exposed Pad
- 재고
- 2,500 개
- 공급 가능 여부
- 현재 수량은 확인이 필요합니다.
제품 특성
| 제조사 | Infineon Technologies |
|---|---|
| 제품 카테고리 | 마이크로 컨트롤러 - MCU |
| Connectivity | I2C, IrDA, LINbus, Microwire, SmartCard, SPI, SSP, UART/USART |
| Core Processor | ARM® Cortex®-M0+ |
| Core Size | 32-Bit |
| Data Converters | A/D 16x10b, 12x12b SAR; D/A 2x7b |
| Mounting Type | Surface Mount |
| Number of I/O | 34 |
| Operating Temperature | -40°C ~ 105°C (TA) |
| Oscillator Type | Internal |
| Package | Tape & Reel (TR),Cut Tape (CT) |
| Peripherals | Brown-out Detect/Reset, CapSense, LCD, LVD, POR, PWM, WDT |
| Product status | Active |
| Program Memory Size | 64KB (64K x 8) |
| Program Memory Type | Flash |
| RAM Size | 8K x 8 |
| Series | PSOC® 4 CY8C4100S Plus |
| Speed | 48MHz |
| Supplier Device Package | 40-QFN (6x6) |
| Voltage - Supply (Vcc/Vdd) | 1.71V ~ 5.5V |
| 데이터시트 | 데이터시트 PDF 보기 |
조달 개요
CY8C4146LQS-S433T의 주요 공급 및 구매 정보입니다.
왜 Antrex Electronics인가요?
검증된 소싱, 검사 및 글로벌 조달 요구에 대해 독립 유통 지원을 제공합니다.
독립 유통 지원
생산 및 조달 요구에 맞춰 수급난, 단종 및 구하기 어려운 전자부품 소싱을 지원합니다.
추적성 검토
주문 확정 전에 라벨, Lot, Date Code 및 제공 가능한 공급망 문서를 검토할 수 있습니다.
검사 및 테스트
필요 시 외관 검사, X-ray 및 제3자 테스트 지원을 진행할 수 있습니다.
글로벌 조달 지원
OEM, EMS 및 유통업체의 국제 조달 요구를 지원하며 단일 부품부터 BOM 프로젝트까지 대응합니다.
인증 및 검증 지원
전자부품 조달을 위한 품질 관리, 추적성 검토 및 검사 지원을 제공합니다.
CY8C4146LQS-S433T 상세 설명
Product Overview
The CY8C4146LQS-S433T from Infineon Technologies is a 32-bit microcontroller built around an ARM Cortex-M0+ core and operating at 48MHz. It provides 64KB of FLASH program memory, 8K x 8 RAM, and 34 I/O pins in a 40-QFN (6x6) exposed-pad surface-mount package. The device supports a 1.71V to 5.5V supply range and an internal oscillator, with an operating temperature range of -40°C to 105°C TA. The AEC-Q100 automotive qualification and CapSense, LCD, PWM, ADC, and DAC functions support embedded control subsystems that use analog and digital functions.
Key Features
- ARM Cortex-M0+ 32-bit core with 48MHz operating speed.
- 64KB (64K x 8) FLASH program memory and 8K x 8 RAM.
- 34 I/O pins in a 40-QFN (6x6) exposed-pad package.
- I2C, IrDA, LINbus, Microwire, SmartCard, SPI, SSP, and UART/USART connectivity.
- Brown-out Detect/Reset, CapSense, LCD, LVD, POR, PWM, and WDT peripherals.
- 16x10b ADC channels, 12x12b SAR ADC channels, and 2x7b DAC outputs.
- 1.71V to 5.5V supply voltage and internal oscillator.
- -40°C to 105°C (TA) operating temperature range with AEC-Q100 automotive qualification.
Applications
- Automotive control modules where AEC-Q100 grade and LINbus communication are relevant.
- Capacitive touch user interfaces for panels, buttons, or sliders.
- Embedded display subsystems using the integrated LCD peripheral.
- Sensor and actuator control circuits using ADC, DAC, and PWM functions.
- Serial communication systems using UART, SPI, I2C, or SmartCard interfaces.
- Embedded devices operating from a 1.71V to 5.5V supply.
Design & Procurement Notes
When selecting the CY8C4146LQS-S433T, confirm that the 40-QFN (6x6) exposed-pad surface-mount package fits the PCB and assembly process, and that the available 34 I/O pins meet the required interface count. Evaluate firmware against the 64KB FLASH program memory, 8K x 8 RAM, and 48MHz Cortex-M0+ core. Check that the 1.71V to 5.5V supply range and internal oscillator satisfy the power and clock architecture, and that the -40°C to 105°C TA range and AEC-Q100 automotive qualification are appropriate for the target environment. Map the I2C, IrDA, LINbus, Microwire, SmartCard, SPI, SSP, and UART/USART options, along with CapSense, LCD, PWM, ADC, and DAC resources, to the planned functions.
